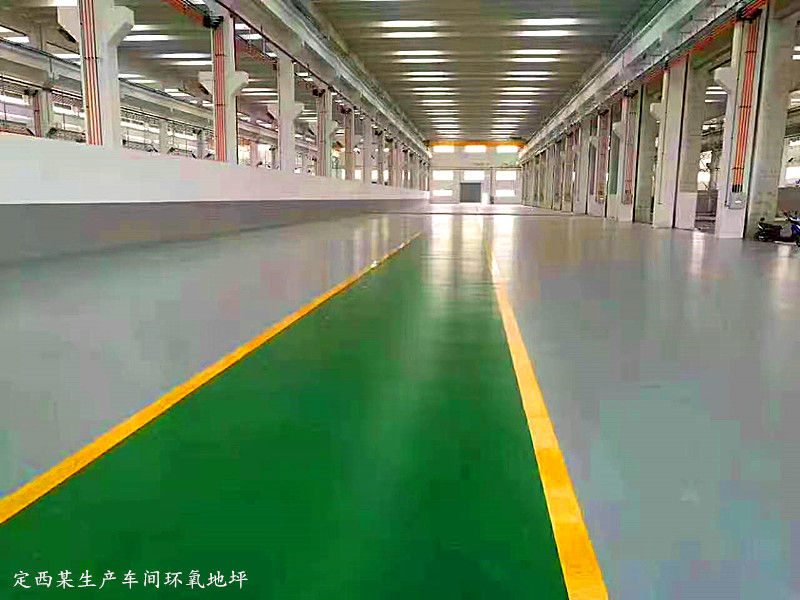

環(huán)氧地坪漆施工中常見問題與對策
一、環(huán)氧地坪漆的涂膜施工面問題

    環(huán)氧地坪漆涂膜施工面問題的缺陷狀況：

1. 凸起:涂抹面上產(chǎn)生直徑2-5mm到30-50mm不同程度的凸起；

2. 剝離: 基層與涂膜之間的剝離 基層與涂膜界面的剝離；

3. 裂縫: 涂膜收縮而斷開的狀態(tài) 基層裂縫而影響涂膜一起斷開的現(xiàn)象。

環(huán)氧地坪漆涂膜施工面問題的原因：

1.因基層干燥不夠,氣體聚集在涂膜之下,涂膜面吸收其水分而使基層面凸起;或由于有雜質(zhì)未清除(固化之前)；

2.涂膜的抗張強度大大超過基層強度 底涂與基層的附著力差 涂膜間的剝離大多原因在于涂完下層后經(jīng)過相當長時間；

3.材料的顏基比偏差較大基層面產(chǎn)生裂縫,涂膜的附著力越好越易隨基層裂縫變

動;另外附著力不好,涂膜雖不衩斷開但已起殼。

環(huán)氧地坪漆涂膜施工面問題的外理對策：

1.有問題的部份進行小修補；

2.表面打磨一層后會面重涂；

3.把所有發(fā)生問題的涂膜全部揭掉,把基層面在清掃干凈,重新施工。

二、環(huán)氧地坪漆的涂膜均一性問題

    環(huán)氧地坪漆涂膜均一性問題的缺陷狀況：

1.固化過慢:環(huán)氧樹脂材料在特別低的溫度下固化反應(yīng)變慢.該現(xiàn)象跟粘度有密切關(guān)系,溫度越低粘度越高,施工性(流平性)越差.同時,過長的固化時間會造成涂膜沾染灰塵,沙粒等臟物,甚至影響工作進程；

2.可使用時間變短；

3.固化不均:一部分出現(xiàn)軟和硬的涂膜；

4.固化不良:整個硬化狀態(tài)差,重物或人員走動有壓痕；

5.表面發(fā)粘:初凝時,表面發(fā)粘；

6.表面發(fā)白:表面仿佛有一層云霧；

7.不固化；

環(huán)氧地坪漆涂膜均一性問題的原因：

1.樹脂材料在氣溫降低到10℃左右,硬化就是明顯的變慢,還有在現(xiàn)場加溶劑,溶劑的揮發(fā)帶走一部分熱量而冷卻涂膜,所以地面涂料一般不允許再加溶劑；

2.配合好的地面涂料如果一直放置在容器里的話,會蓄積反應(yīng)熱,結(jié)果固化變快,可使用時間大大縮短;一般施工環(huán)境溫度越高,通風差,可使用時間越短；

3.主材與固化劑的混合容器里攪拌不良；

4.施工環(huán)境溫度太低,反不完全,或固化劑加入比例不符；

5.整個涂料的攪拌不充分,造成未反應(yīng)的成分在表面下游離；

6.施工環(huán)境潮氣重,在涂膜上易結(jié)霜,造成固化劑里的胺析出產(chǎn)生白霧集結(jié)在表面；

7.固化劑加入量不準或加錯。

三、環(huán)氧地坪漆涂膜均一性問題的外理對策：

1.施工環(huán)境溫度:15-25℃,現(xiàn)場不要隨意加溶劑；

2.混合好的材料不要一直存在混合容器里,應(yīng)及時流展在施工基層面上,涂料接觸混混凝土被冷卻,可使用的時間關(guān)鍵在樹脂和所選擇的固化劑用量,因此要嚴格根據(jù)環(huán)境溫度的變化確定固化劑用量；

3.攪拌工序標準化,人員需專門培訓；

4.采用加溫,保暖措施,提高環(huán)境溫度；

5.加強管理,對施工人員進行技術(shù)培訓,及時發(fā)出問題,解決問題；

6.在早春季節(jié)地面及墻壁的溫度比室溫泠得多,特別在光滑表面易結(jié)露.施工前應(yīng)打開窗盡量減少室溫地面的溫差。

                 蘭州超群體育設(shè)施有限公司專業(yè)承接各項體育項目，歡迎來電咨詢。

      公司主要生產(chǎn)銷售塑膠跑道、足球場、籃球場、網(wǎng)球場、羽毛球場、丙烯酸球場、硅PU球場、PVC地板、懸浮地板、人造草、兒童游樂場材料及體育設(shè)施工程，為廣大需求客戶提供一站式服務(wù)。
電話：18394666188
Q  Q: 2047880509
網(wǎng)址：www.zsjxyx.com

請點擊關(guān)注，會有更多信息哦！
